Антидроновая сетка работает не сама по себе. Защиту объекта формирует рассчитанная система из сетчатого полотна, тросов, опор, растяжек, узлов крепления и фундаментов. Если опорный контур собирают с участием морских контейнеров, бридж-фитинги BF-1 и BF-1A могут связывать соседние контейнеры через угловые фитинги. Но это не универсальные зажимы для сетки: применение каждой детали задают проектом.
01. Как сетка участвует в пассивной защите от БПЛА
Пассивная защита от БПЛА создает физическое препятствие между беспилотником и защищаемым объектом. В СП 542.1325800.2024 такая система названа защитной ограждающей конструкцией, а сетчатый элемент - улавливающей сетчатой конструкцией.
Задача сетки состоит не в том, чтобы сделать объект неуязвимым. Рассчитанная конструкция должна препятствовать непосредственному контакту БПЛА или переносимого им заряда с оборудованием, зданием или сооружением. Дополнительные сетки и противоосколочные элементы могут решать другие задачи в составе общей системы.
В России сетчатые и тросовые конструкции уже рассматривают как один из видов пассивной защиты объектов. МЧС России сообщало о рекомендациях для объектов экономики, где вместе с сетями упомянуты тросовые заграждения и железобетонные конструкции. В июле 2026 года «Дума ТВ» сообщала о презентации Ростехом модульного комплекса «Паутина» для нефтехранилищ, электроподстанций, складов и других промышленных объектов. Это подтверждает сам подход, но не переносит характеристики одного готового комплекса на любую сетку или крепеж.
Сетка работает только в системе
02. Из чего состоит защитная сетчатая конструкция
Обычное полотно, растянутое над площадкой, нельзя автоматически называть защитной системой. Каждый элемент принимает свою нагрузку, а отказ одного узла может повлиять на всю конструкцию.
СП 542 требует учитывать собственный вес конструкции, монтажные, ветровые, снеговые и гололедные нагрузки, а также особые воздействия. Для зависимой схемы, когда нагрузки передаются на защищаемое здание, требуется проверка его конструкций. Независимая схема передает усилия на собственные опоры и фундаменты.
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
| Элемент | Задача | Что проверяют в проекте |
|---|---|---|
| Защитная сетка | Препятствует контакту БПЛА с объектом | Материал, несущую способность, прогиб, ремонтопригодность |
| Стальные канаты | Поддерживают сетку и передают усилия | Прочность, коррозионную стойкость, соединения |
| Опоры и каркас | Удерживают сетку над объектом или вокруг него | Несущую способность, устойчивость, способ установки |
| Растяжки | Придают опорной конструкции пространственную жесткость | Натяжение, закрепление, работу под расчетной нагрузкой |
| Узлы крепления | Соединяют сетку, канаты, опоры и основание | Нагрузку на каждый узел, податливость, возможность замены |
| Фундаменты и анкеры | Передают нагрузку на основание | Грунт, вырыв, сдвиг, ветровую и климатическую нагрузку |
| Бридж-фитинги | Связывают соседние контейнеры через угловые фитинги | Длину, схему соединения, состояние угловых фитингов |
03. Где в схеме применяют бридж-фитинги

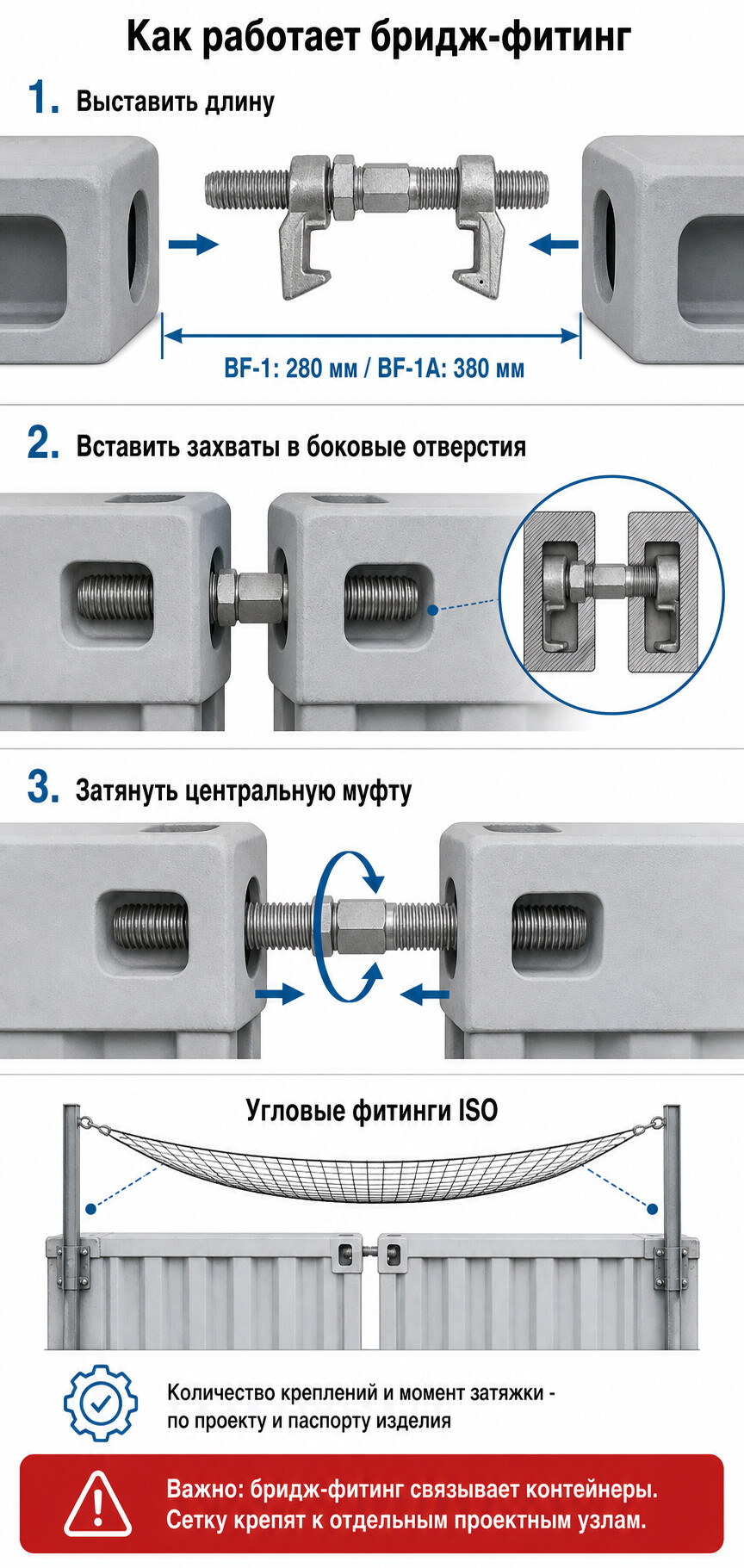

Бридж-фитинг BF-1 предназначен для горизонтальной стяжки соседних морских контейнеров через их угловые фитинги. Деталь ставят между контейнерами и затягивают, чтобы связать их в один ряд.
В проекте защитной сетчатой конструкции контейнеры могут использоваться как часть отдельного опорного или периметрального контура. В такой схеме бридж-фитинг решает именно контейнерную задачу: связывает соседние контейнеры через штатные угловые фитинги и помогает собрать единый ряд по принятой проектом схеме.
Сетку и несущие канаты крепят через специально рассчитанные узлы. Бридж-фитинг не заменяет талреп, коуш, зажим для каната, анкер или опору. Если проектировщик включает BF-1 в узел передачи усилия от сетки, это решение должно быть подтверждено расчетом и указано в рабочей документации.
- Проверить роль контейнеров в общей опорной схеме.
- Сверить расстояние между угловыми фитингами.
- Не передавать на BF-1 нагрузку от сетки без расчетного узла.
- Зафиксировать модель и количество стяжек в спецификации.
Когда клиент говорит «нужно для сетки», этого мало. Для BF-1 нам нужны длина стяжки, количество и схема соединения контейнеров. Сам узел сетки должен быть в проекте.
Менеджер RUSLIFT

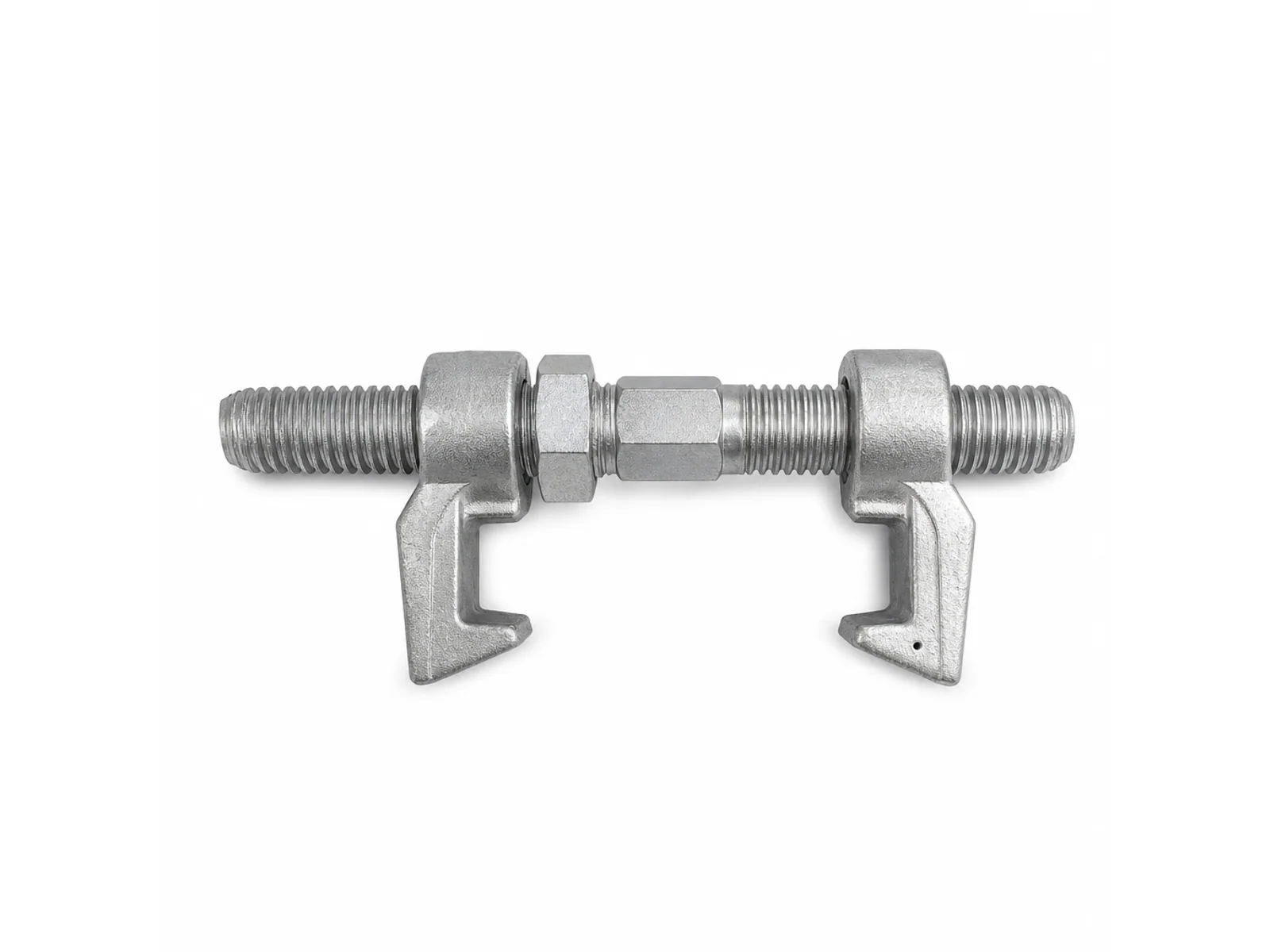

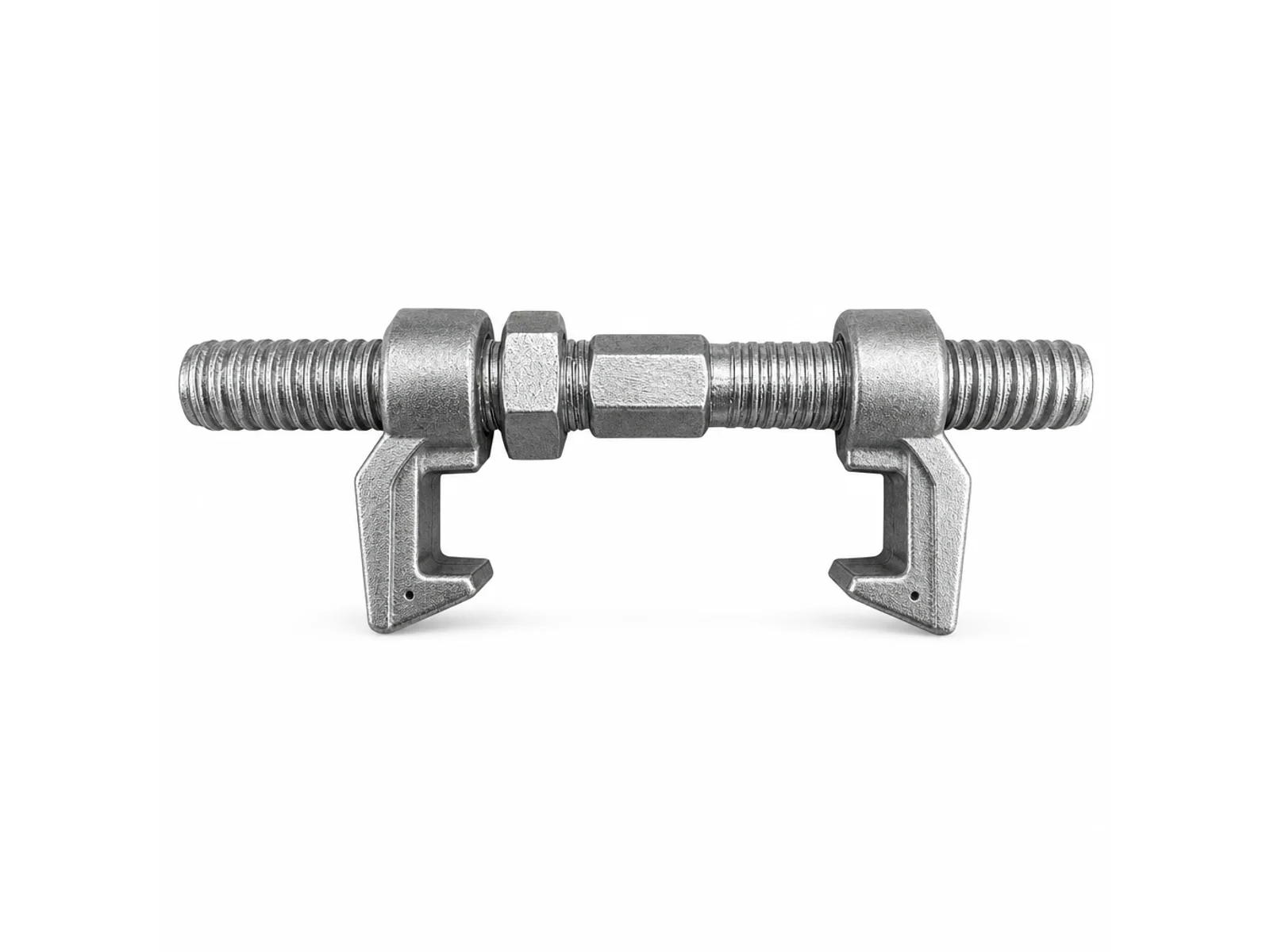

04. BF-1 на 280 мм или BF-1A на 380 мм
В каталоге RUSLIFT есть две стальные стяжки для соседних контейнеров. Они отличаются длиной и массой. Перед заказом нужно сверить фактическое расстояние между угловыми фитингами и положение контейнеров.
Обе модели указаны как изделия стандарта ISO. Нагрузку на узел и пригодность стяжки для конкретной защитной конструкции определяет проектировщик. Остальные позиции собраны в разделе крепления для морских контейнеров.
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
| Модель | Размер | Вес | Подтвержденное назначение |
|---|---|---|---|
| BF-1 280 мм | 280х36х105 мм | 3 кг | Горизонтальная стяжка соседних контейнеров через угловые фитинги |
| BF-1A 380 мм | 380х36х105 мм | 4 кг | Та же задача при увеличенном расстоянии между точками соединения |
05. Что рассчитывают до монтажа антидроновой сетки
Покупка сетки и крепежа начинается после выбора расчетной схемы, а не до нее. Сначала определяют защищаемую зону и требования к защите, затем выбирают каркас и рассчитывают каждый узел.
На взрывопожароопасных объектах СП 542 запрещает использовать сетки из горючих материалов. Материал полотна нельзя выбирать только по цене или сроку поставки.
Порядок подготовки
- Определить зонуЗафиксировать оборудование, здание или участок, который нужно прикрыть.
- Выбрать схемуРешить, будет каркас независимым или передаст нагрузку на существующее сооружение.
- Рассчитать узлыУчесть прогиб, натяжение, климатические и особые нагрузки.
- Подобрать деталиВнести сетку, канаты, зажимы, анкеры и бридж-фитинги в спецификацию.
- Проверить эксплуатациюСохранить проезды, доступ к оборудованию и работу пожарных систем.
06. Какие объекты защищают сетчатыми конструкциями
Защита объектов от БПЛА нужна там, где повреждение открытого оборудования, здания или отдельного агрегата может привести к остановке производства, пожару или длительному ремонту.
Одна и та же схема не подходит для всех площадок. Над резервуаром важны эксплуатационный доступ и пожарная безопасность, на подстанции - расстояния до оборудования, у склада - проезды и погрузочные зоны. Тип объекта влияет не только на размер сетки, но и на расположение опор, фундаментов и узлов крепления.
- Резервуары и нефтехранилища.
- Электроподстанции и трансформаторные узлы.
- Склады и производственные здания.
- Технологическое оборудование на открытых площадках.
- Временные зоны вокруг ремонтируемого или строящегося объекта.
07. Частые ошибки и данные для заказа
При заказе бридж-фитингов сообщите артикул или требуемую длину стяжки, количество, срок поставки и требования к документам. Полную схему защищаемого объекта передавать поставщику крепежа не нужно. Достаточно обезличенного фрагмента узла, если это допускает режим информационной безопасности заказчика.
RUSLIFT подбирает и поставляет крепления для контейнеров. Проектирование защитной ограждающей конструкции, расчет нагрузок и разработку узлов выполняет профильная проектная организация.
- Покупать полотно до расчета каркаса и узлов.
- Крепить сетку к зданию без проверки его несущей способности.
- Обещать защиту от любого БПЛА по одной характеристике сетки.
- Игнорировать прогиб, ветер, снег, гололед и коррозию.
- Перекрывать проезды пожарной техники и доступ к оборудованию.
- Использовать BF-1 как универсальный зажим без проектного узла.
- Выбирать BF-1 или BF-1A только по фото, без замера между угловыми фитингами.
Частые вопросы
Что такое антидроновая сетка?
Это сетчатый элемент защитной ограждающей конструкции, который препятствует непосредственному контакту БПЛА с защищаемым объектом. Работоспособность определяет вся система: сетка, канаты, опоры, узлы и фундаменты.
Гарантирует ли сетка полную защиту от БПЛА?
Нет. Результат зависит от расчетного сценария, характеристик сетки, каркаса, расстояния до объекта и других элементов защиты. Без проекта нельзя обещать защиту от любого типа беспилотника или поражающего фактора.
Чем пассивная защита от БПЛА отличается от активной?
Пассивная защита создает физический рубеж с помощью сеток, тросов, экранов и других конструкций. Активные системы обнаруживают или подавляют БПЛА. На ответственном объекте меры могут дополнять друг друга.
Можно ли крепить антидроновую сетку прямо к зданию?
Можно только по проекту. В зависимой схеме нагрузка от сетки передается на здание, поэтому его конструкции проверяют расчетом, а при необходимости обследуют.
Для чего нужен бридж-фитинг BF-1?
BF-1 длиной 280 мм стягивает соседние морские контейнеры по горизонтали через угловые фитинги. В контейнерной опорной схеме он связывает контейнеры, но не заменяет рассчитанный узел крепления сетки.
Можно ли закрепить сетку непосредственно бридж-фитингом?
BF-1 не заявлен как универсальный зажим для сетки. Такое применение допустимо, только если узел разработан проектировщиком, рассчитан на нагрузку и внесен в рабочую документацию.
Чем BF-1 отличается от BF-1A?
BF-1 имеет длину 280 мм и весит 3 кг. BF-1A имеет длину 380 мм и весит 4 кг. Выбор зависит от расстояния между угловыми фитингами в принятой схеме соединения контейнеров.
Какие нагрузки учитывают при проектировании?
Собственный вес, монтажные воздействия, ветер, снег, гололед, предварительное натяжение, особые нагрузки и работу каждого узла соединения. Конкретный набор и значения определяет проектировщик.
Можно ли использовать полимерную сетку на взрывопожароопасном объекте?
СП 542 запрещает на таких объектах сетки из горючих материалов. Возможность применения конкретной полимерной или композитной сетки подтверждают ее документами, испытаниями и расчетом.
Нужны бридж-фитинги для контейнерной опорной схемы?
Сообщите требуемую длину стяжки, количество, срок поставки и комплект документов. Подберём BF-1 на 280 мм или BF-1A на 380 мм и подготовим предложение.
