Угловые фитинги контейнера нужны для его захвата, установки и крепления. Это стальные детали в углах силового каркаса. В их отверстия входят головки твистлоков, захваты перегрузочного оборудования и предусмотренные схемой соединители. От фитинга зависит передача усилия на каркас, поэтому совпадение наружного размера ещё не делает две детали взаимозаменяемыми.
Зачем контейнеру угловые фитинги
У типового грузового контейнера восемь угловых позиций: четыре сверху и четыре снизу. Они образуют понятные места взаимодействия с оборудованием. Перегрузочная техника захватывает контейнер за предусмотренные точки, а крепёж соединяет его с основанием или соседним контейнером по принятой схеме.
Отверстия на разных гранях выполняют разные задачи. Головка крепления должна войти в нужное отверстие, занять рабочее положение и опереться на предусмотренную поверхность. Если отверстие деформировано, внутренняя полость забита или деталь установлена другой стороной, внешне подходящий замок может не работать правильно.
Фитинг входит в каркас. Его замена требует решения по ремонту контейнера и технологии соединения с рамой. Купить подходящую отливку и приварить её по месту недостаточно, чтобы подтвердить пригодность контейнера к прежним операциям.
Фитинг, твистлок и стяжка: три разные детали
Словом «фитинг» в заявках иногда называют весь контейнерный крепёж. Для покупки это слишком широко. Угловая отливка остаётся в каркасе; твистлок запирается в ответном отверстии; бридж-фитинг связывает соседние контейнеры через их угловые детали. Один элемент не заменяет остальные.
Если задача состоит в соединении двух исправных контейнеров, новые угловые фитинги могут вообще не понадобиться. Сначала определяют схему соединения и состояние имеющихся посадочных мест. В разделе контейнерных креплений эти группы показаны отдельными товарами.
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
| Деталь | Где находится | Что делает |
|---|---|---|
| Угловой фитинг | В углу каркаса | Принимает захват или крепление, передаёт усилие на каркас |
| Твистлок | В предусмотренном узле крепления | Запирает соединение поворотной головкой |
| Бридж-фитинг | Между соседними контейнерами | Соединяет угловые фитинги винтовой стяжкой |
Почему наружного размера недостаточно
Для отдельных фитингов D-1901 в каталоге RUSLIFT указаны габариты 178 × 162 × 118 мм и масса 11 кг. Эти значения помогают проверить спецификацию и рассчитать массу поставки. Для совместимости нужны также чертёж отверстий, их ориентация, посадочные поверхности и исполнение детали.
Верхний и нижний углы взаимодействуют с разными узлами; их нельзя выбирать как одинаковые стальные коробки. Верхняя грань верхнего фитинга доступна сверху, нижняя грань нижнего взаимодействует с опорой или креплением под контейнером. Совместимость проверяют по всем нужным граням, а не только по видимому боковому отверстию.

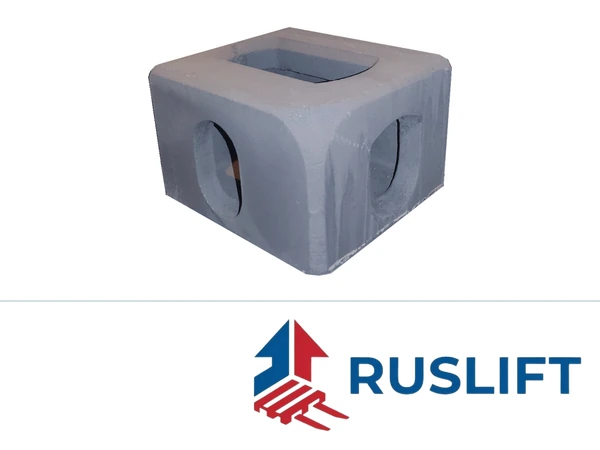

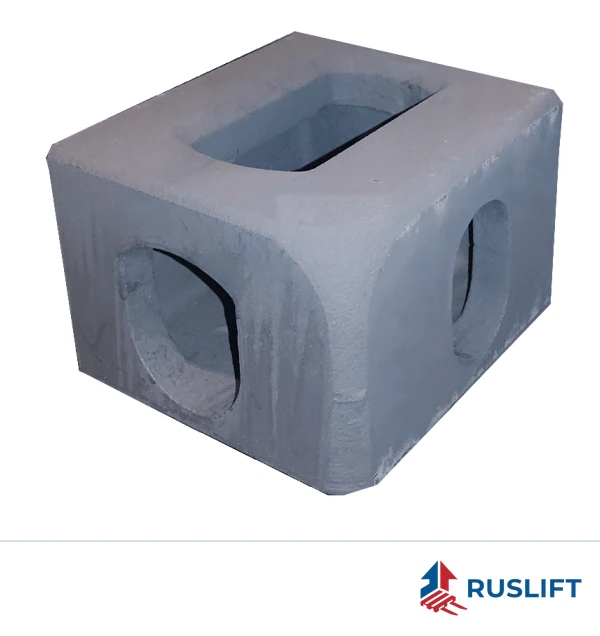

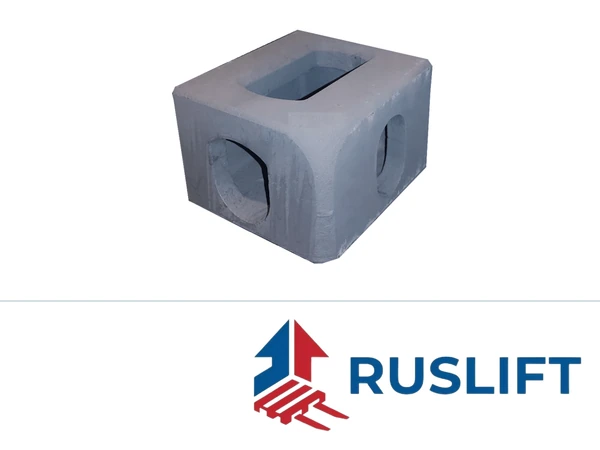

У правого и левого исполнения тоже важна ориентация. Для заказа одной позиции покажите место на схеме каркаса и маркировку старой детали. Фотография единственной грани может скрыть различие, которое станет заметным только при установке.
Товары, упомянутые в статье
Как перейти от устройства к заказу
Укажите назначение: ремонт грузового контейнера, изготовление конструкции или замена конкретной детали. Передайте чертёж, маркировку, количество и требования проекта к материалу и документам. Для эксплуатации в транспортной системе требования согласуют с организацией, отвечающей за пригодность контейнера.
Стандарт ISO 1161 описывает угловые и промежуточные фитинги контейнеров серии 1. Само упоминание стандарта в рекламе не подтверждает соответствие конкретной партии. Нужны документы на поставляемое изделие. В официальном каталоге доступно описание ISO 1161:2016; редакцию и применимость указывают в спецификации.

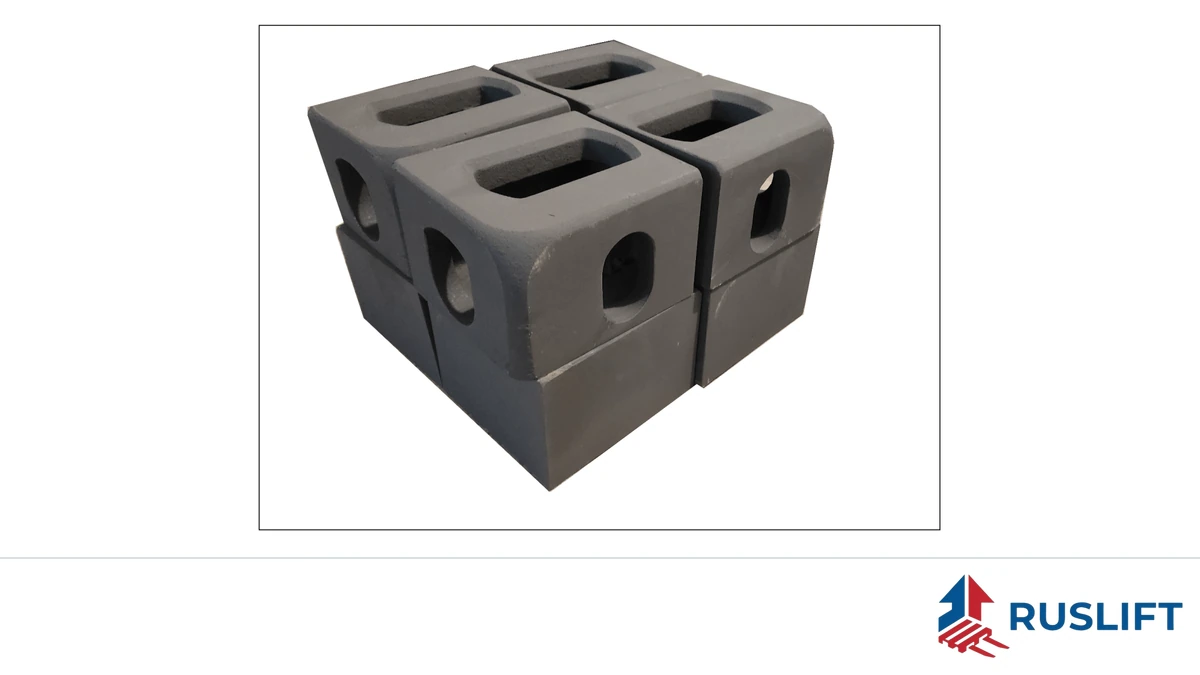

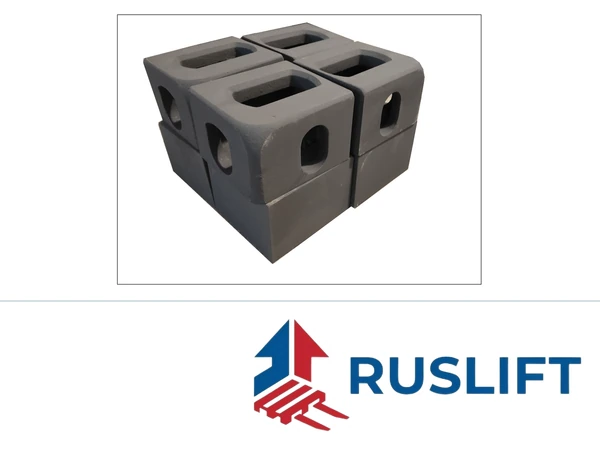

Для ремонта одного угла нужны конкретное исполнение и количество. Для полного каркаса можно рассмотреть комплект из восьми фитингов D-1901. В счёте фиксируют состав. Если исправные фитинги уже есть, новый комплект не решает задачу соединения: потребуется подходящий замок или стяжка.
Товары, упомянутые в статье
Частые вопросы
Что такое угловой фитинг контейнера?
Это деталь углового узла каркаса с отверстиями для предусмотренных захватов и креплений. Она передаёт усилия на конструкцию контейнера.
Сколько угловых фитингов в контейнере?
У типового контейнера восемь угловых позиций: четыре верхние и четыре нижние. Состав комплекта нужно сверить для конкретной конструкции.
Какие размеры у фитинга D-1901?
Для отдельных позиций D-1901 в каталоге указаны 178 × 162 × 118 мм и масса 11 кг. Отверстия и ориентацию проверяют по чертежу.
Можно ли поставить нижний фитинг вместо верхнего?
Выбирать замену по похожему внешнему виду нельзя. Нужно исполнение, указанное в документации на этот угловой узел.
Чем угловой фитинг отличается от твистлока?
Фитинг входит в каркас и принимает крепление. Твистлок работает как замок, который входит в предусмотренное отверстие и запирается поворотной головкой.
