Подъёмный стол - это платформа на ножничном механизме, которая поднимает груз на удобную высоту. Его ставят к конвейеру, станку или рампе, чтобы не таскать тяжести внаклонку. Ниже - как устроен подъёмный стол, какие у него размеры и грузоподъёмность и как выбрать модель под задачу.
01. Что такое подъёмный стол
Подъёмный стол поднимает груз с пола на рабочую высоту и держит его там. Платформа стоит на ножничном механизме, который раздвигается под давлением гидравлики. Чаще всего стол нужен, чтобы не нагибаться: подняли паллету или ящик к поясу - и удобно перекладывать.
Ставят такие столы у станков, конвейеров, упаковочных линий и рамп. Это не транспорт, как рохля, а подъём груза на одном месте.

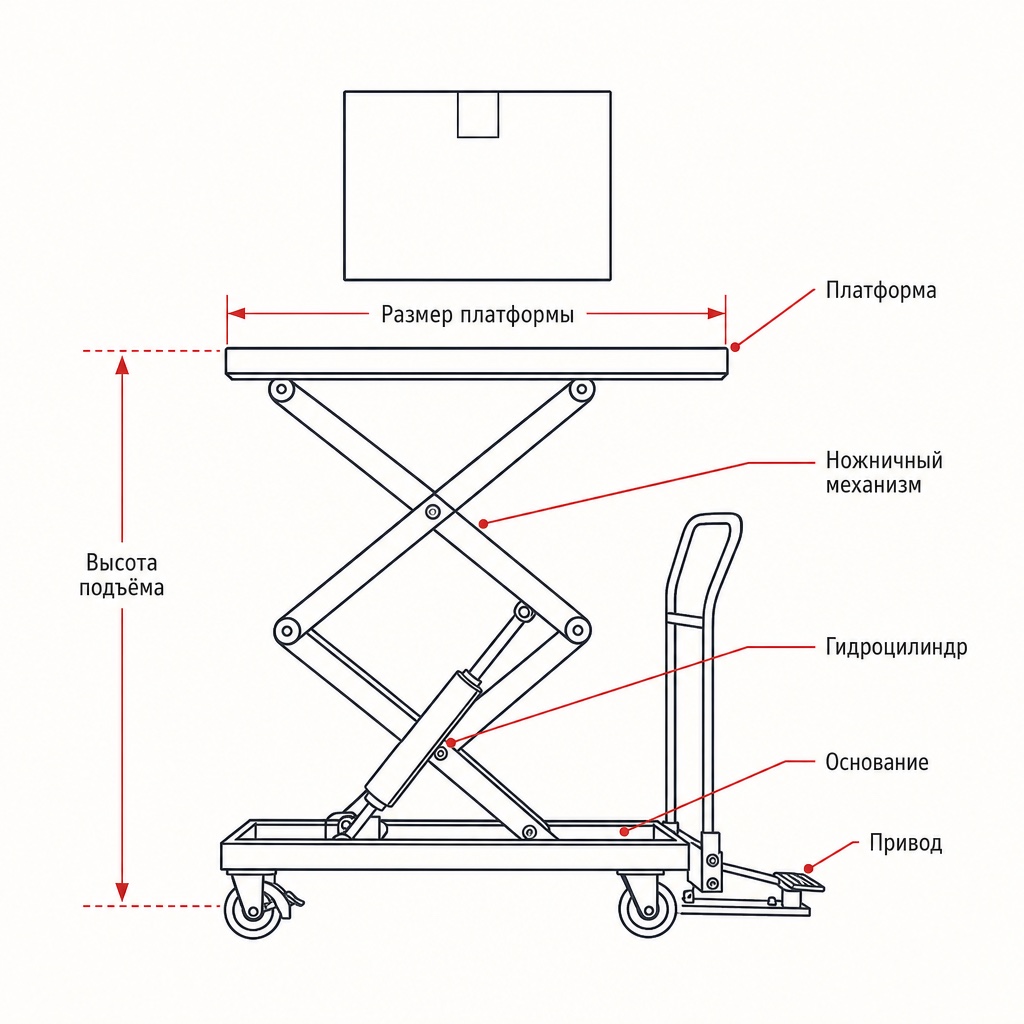

02. Как устроен
Конструкция простая и надёжная, ломаться почти нечему. Разберём по узлам - так проще читать карточку и понимать, за что вы платите.
- Платформа - на неё кладут груз. Её размер подбирают под габарит паллеты или ящика, чтобы груз не свисал.
- Ножничный механизм - складные рычаги крест-накрест, они поднимают платформу.
- Гидроцилиндр - раздвигает ножницы под давлением масла. Это главный нагруженный узел, по нему и считают ресурс.
- Основание - рама стола. У передвижных она на колёсах, у стационарных крепится к полу или ставится в приямок.
- Привод - то, чем качают гидравлику: рукоять, ножная педаль или электромотор.
03. Ключевые размеры
У подъёмного стола три размера, на которые смотрят при выборе: размер платформы, высота подъёма и грузоподъёмность. Высоту пишут диапазоном - от минимальной (стол сложен) до максимальной (поднят).
Первое число - это толщина сложенного стола, второе - до чего он поднимет; их разница и есть ход платформы. У столов с двойными ножницами сложенная высота больше, поэтому в таблице ниже у модели на 1000 кг минимум выше, чем у лёгких столов.
| Грузоподъёмность | Платформа (Д×Ш) | Высота подъёма |
|---|---|---|
| 150 кг | 740×450 мм | 225-740 мм |
| 500 кг | 815×500 мм | 280-900 мм |
| 1000 кг | 1200×610 мм | 500-1700 мм |
| 4000 кг (стационарный) | 2000×1200 мм | 240-1050 мм |
На минимальную высоту смотрят в последнюю очередь, а зря. Берут стол от 240 мм, привозят, а у человека груз на паллете - и стол под неё не заезжает, поддеть нечем. Поэтому спрашиваю не только до какой высоты поднять, но и с какой подхватывать. Если работа с паллетами, нужен стол с П-образной платформой или заездом, обычный тут не подойдёт.
Менеджер по подбору техники RUSLIFT
04. Виды столов
Столы различаются по подвижности, приводу и числу ножниц.

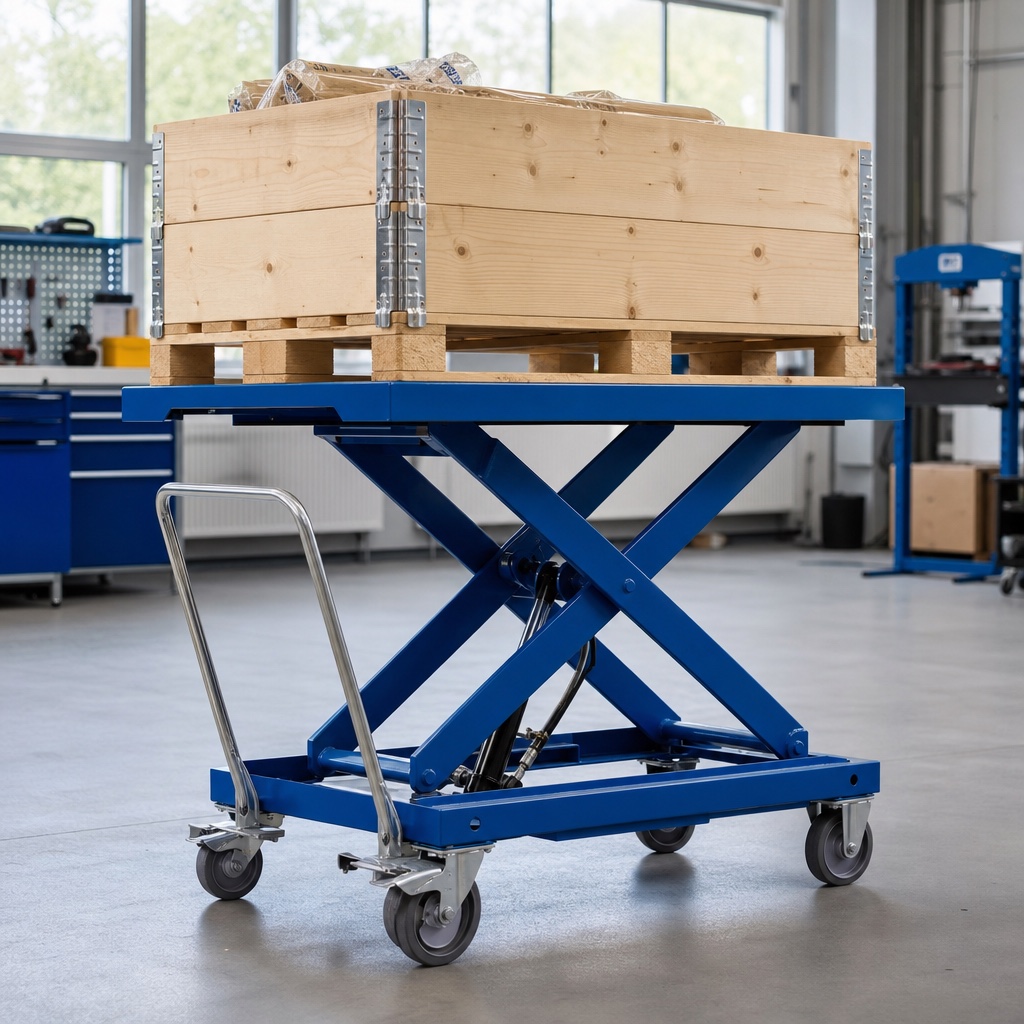

- Передвижной ручной стол удобен, когда подъём нужен в разных точках мастерской.
- Стационарный с электроприводом ставят в линию, где стол работает постоянно.
| Признак | Варианты |
|---|---|
| Подвижность | Передвижные на колёсах и стационарные |
| Привод | Ручной, ножной (педаль) или электрический |
| Ножницы | Одинарные - до ~1 м, двойные - до 1,7 м и выше |
| Платформа | Сплошная или П-образная под заезд паллеты |
| Монтаж | Напольные и встраиваемые в приямок |
05. Как выбрать
Выбор сводится к трём цифрам: вес груза, нужная высота и размер платформы под габарит груза. Передвижной ручной стол на 150-500 кг закрывает большинство мастерских; для тяжёлых грузов и линий берут электрический или стационарный.
Готовые модели - в каталоге подъёмных столов. Опишите вес, высоту и размер груза, подберём стол с запасом.
Частые вопросы
Что такое подъёмный стол?
Платформа на ножничном механизме, которую поднимают, чтобы работать с грузом на удобной высоте, а не нагибаться к полу. Стол ставят к станку, конвейеру или рампе. Груз поднимается на месте, никуда не едет.
Какие размеры у подъёмного стола?
Смотрят три: размер платформы под габарит груза, высоту подъёма и грузоподъёмность. Платформу берут на 50-100 мм больше груза, чтобы не свисал, а высоту читают диапазоном - от сложенного стола до поднятого. Конкретные цифры - в таблице ниже.
Какая бывает грузоподъёмность подъёмного стола?
От 150 кг у компактных передвижных до 4000 кг у стационарных. Считают по самому тяжёлому грузу с небольшим запасом, а не по среднему - так гидравлика работает не на пределе.
На какую высоту поднимает подъёмный стол?
От пары сотен миллиметров до 1,7 метра у ходовых моделей, а отдельные столы берут и до 3 метров. Точную высоту смотрят по конкретной модели и числу ножниц.
Чем отличается одинарный стол от двойного?
Числом ножниц и тем, как высоко он поднимает и как низко складывается. Одинарный берёт примерно до метра и ниже опускается - удобно поддевать низкий груз. Двойной поднимает до 1,7 метра и выше, но в сложенном виде он выше, и под низкую тару заезжать сложнее.
Какой привод подъёмного стола выбрать?
Для редких подъёмов хватает ручного или ножного (педаль). Если стол работает постоянно или в линии, берут электрический - оператору не нужно качать вручную.
