Штабелер поднимает паллету на стеллаж - в этом его отличие от рохли, которая возит груз только по полу. Поднимает он с помощью мачты, по которой ходят вилы. Ниже - из чего состоит штабелер, как работает подъём и какие бывают виды штабелеров по приводу и конструкции.
01. Что такое штабелер
Штабелер не только возит паллету, но и поднимает её на стеллаж. Этим он отличается от рохли, которая работает только на полу. Высота подъёма у штабелеров - от 1,5 до 6 метров.

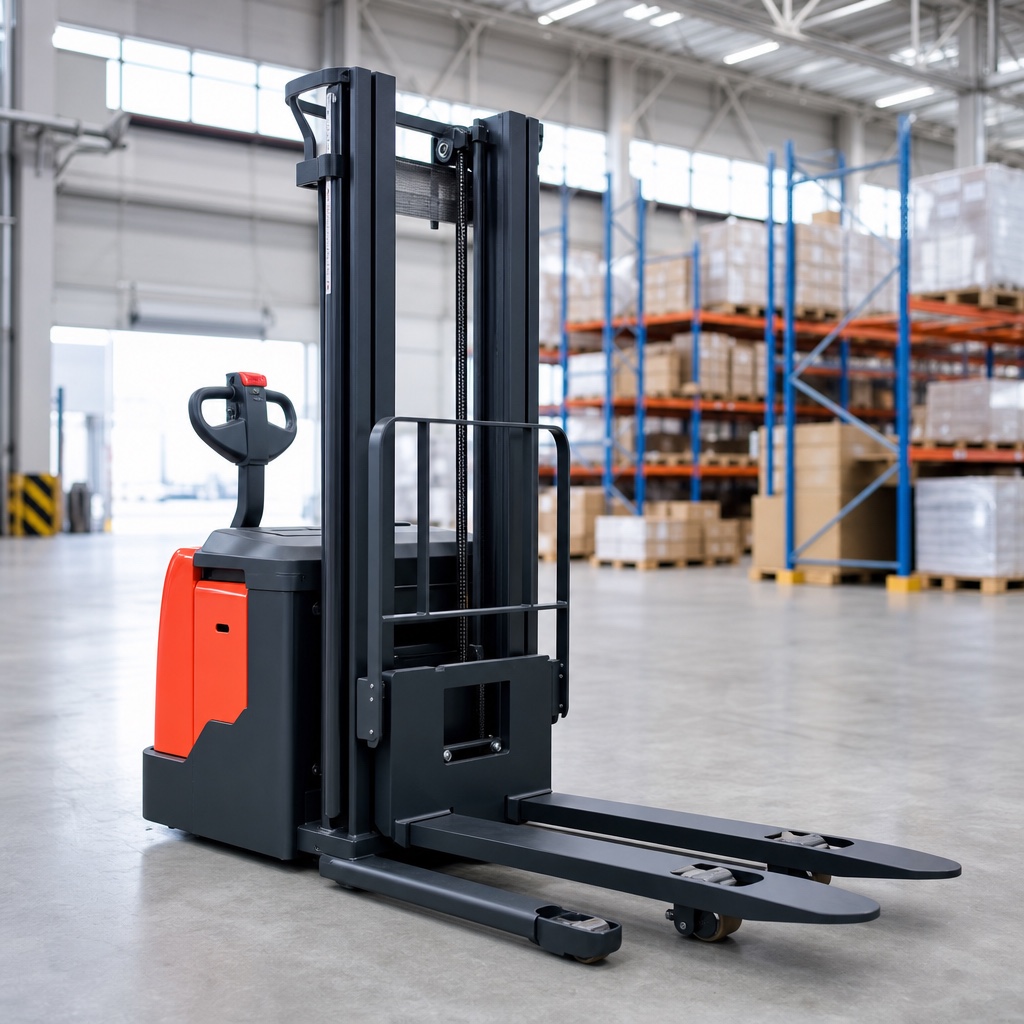

Конструкция у всех общая: рама на колёсах, вертикальная мачта и вилы, которые ходят по ней вверх-вниз. Различия начинаются в приводе и в том, как машина держит равновесие под грузом.
02. Из чего состоит штабелер

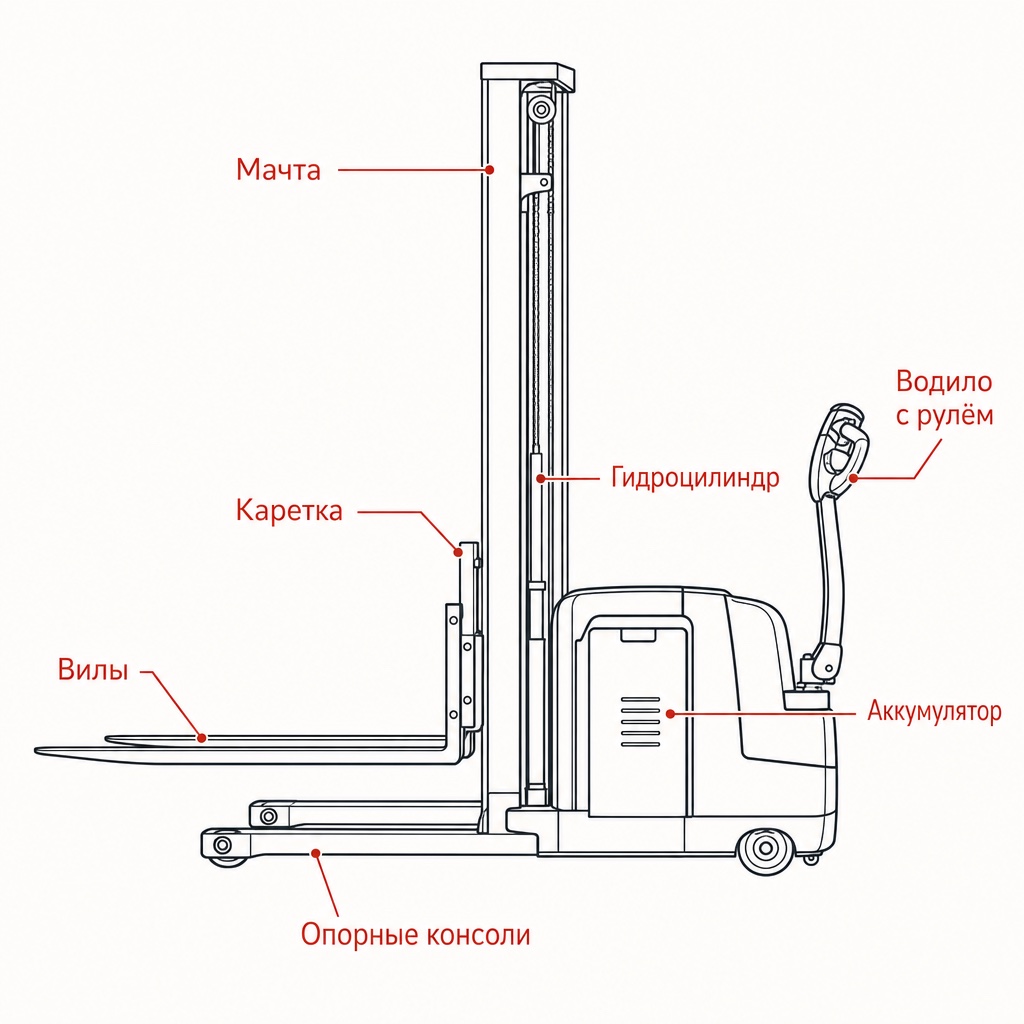

Устройство штабелера проще, чем кажется: сбоку видно, из чего он собран. Если знаете, что за что отвечает, проще читать характеристики в карточке и не платить за то, что на складе не нужно.
- Мачта - вертикальная направляющая, по ней ходят вилы. Чем больше секций, тем выше подъём и тем длиннее мачта в сложенном виде, это важно при низком потолке.
- Каретка - подвижная рамка на мачте, к ней крепятся вилы.
- Вилы - заходят в паллету, на них держится груз.
- Гидроцилиндр - поднимает каретку с грузом. На ручных его качают рукояткой, на электрических давит насос от мотора.
- Опорные консоли - две опоры под вилами, держат от опрокидывания вместо противовеса. Из-за них же возникает большинство вопросов на подборе.
- Аккумулятор - питает мотор подъёма и хода у электрических моделей.
- Водило с рулём - рукоятка управления ходом и подъёмом.
03. Как штабелер поднимает груз
Механика простая. Насос подаёт масло в гидроцилиндр, шток выдвигается и обычно через цепь тянет каретку с вилами вверх. У ручных моделей насос качают рукояткой, у электрических давит мотор.
Высота подъёма зависит от числа секций мачты, точные метры - от модели и длины секций. Отдельный параметр - свободный подъём: на сколько поднимутся вилы, пока сама мачта ещё не выросла. Если вы грузите фуру изнутри или потолки низкие, без запаса по свободному подъёму мачта упрётся в крышу раньше, чем паллета встанет на место.
| Секций мачты | Высота подъёма |
|---|---|
| Одна (симплекс) | примерно до 2-3 м |
| Две (дуплекс) | примерно 3-4,5 м |
| Три (триплекс) | примерно 4,5-6 м |
04. Виды по типу привода
Главное деление штабелеров - по приводу подъёма и хода. От него зависят цена, производительность и то, нужен ли оператору допуск.
| Тип | Подъём | Ход | Когда берут |
|---|---|---|---|
| Ручной | Рукояткой | Вручную | Редкие подъёмы, до 10 в день |
| Полуэлектрический | От мотора | Вручную | Умеренная нагрузка, 10-40 подъёмов |
| Самоходный | От мотора | От мотора | Постоянная работа, расстояния |
05. Виды по конструкции
Кроме привода, штабелеры различаются тем, как они держат равновесие под грузом. Это определяет, в какие проходы и к каким паллетам машина подъедет.
- С опорными консолями - две опоры идут вперёд под вилами. Компактные, узкий проход, но опоры мешают подъехать к паллете на ножках или к нижней балке стеллажа.
- С противовесом - опор впереди нет, сзади стоит груз-противовес, как у погрузчика. Подъезжает к любой паллете, но крупнее и требует более широкого прохода.
- С увеличенным свободным подъёмом - вилы поднимаются на часть высоты без роста мачты. Берут для работы в кузовах и помещениях с низким потолком.
Опорные консоли - первое, обо что спотыкаются. Звонит человек, рассказывает про склад, а я сразу спрашиваю не грузоподъёмность, а как стоят нижние паллеты и есть ли просвет под нижним ярусом стеллажа. Если просвета нет, опоры компактного штабелера под груз не пролезут - вилы упрутся раньше. Тогда либо машина с противовесом, либо переделка стеллажа. Эти пять минут вопросов потом экономят обмен техники.
Менеджер по подбору техники RUSLIFT
06. Штабелер, ричтрак, погрузчик
Штабелер - не единственная техника для подъёма паллет. Соседние классы отличаются высотой, проходами и тем, где работают. Подробно про высотную технику - в статье что такое ричтрак, а выбор между ричтраком и штабелером разобран в статье ричтрак или штабелер.
| Техника | Высота подъёма | Где работает |
|---|---|---|
| Штабелер | до 6 м | Склад, узкие и средние проходы |
| Ричтрак | от 6 до 12,5 м | Высокие стеллажи, узкие проходы |
| Погрузчик | обычно до 4-6 м | Улица, рампа, неровная площадка |
07. На что смотреть при выборе
Устройство и вид - половина дела. Конкретную модель подбирают по весу паллеты, высоте верхней полки, ширине прохода и числу смен. Порядок выбора по каждому параметру разобран в статье как выбрать штабелер.
Если коротко: замерьте узкий проход рулеткой, верхнюю полку стеллажа и реальный вес паллеты - и менеджер подберёт 2-3 модели из каталога штабелеров или ричтраков, если нужна большая высота.
Частые вопросы
Из чего состоит штабелер?
Грубо - три части: ходовая (рама на колёсах и водило), подъёмная (мачта, каретка, вилы, гидроцилиндр) и то, что держит равновесие (опорные консоли или противовес). У электрических добавляются аккумулятор и моторы.
Какие бывают штабелеры?
По приводу - ручные, полуэлектрические и самоходные. По конструкции - с опорными консолями или с противовесом. Высота подъёма от 1,5 до 6 метров, выше начинается зона ричтрака.
Что такое опорные консоли у штабелера?
Это две лапы-опоры спереди под вилами. Они держат машину от опрокидывания, поэтому противовес не нужен и техника выходит компактнее. Минус - к паллетам на ножках и стеллажам без просвета снизу впритык не подъехать.
Что такое свободный подъём мачты?
Это когда вилы уже идут вверх, а верх мачты ещё стоит на месте. Простой тест: грузите фуру изнутри или потолок низкий - смотрите этот параметр, иначе мачта упрётся в крышу раньше, чем вилы поднимут паллету.
Чем самоходный штабелер отличается от полуэлектрического?
Разница в ходе. Оба поднимают мотором, но полуэлектрический вы катите по складу руками, а самоходный едет сам - оператор идёт рядом или стоит на платформе. Возите паллеты далеко и часто - берут самоходный, иначе толкать тяжело.
Сколько секций у мачты штабелера?
От одной до трёх. Чем больше секций, тем выше подъём при той же высоте машины в сложенном виде. Ориентир: одна секция - это пара метров, три - почти до шести; точные метры зависят от модели.
Чем штабелер отличается от ричтрака?
Высотой и проходами. Штабелер - рабочая лошадка до 6 метров. Выше начинается ричтрак: у него мачта выдвигается вперёд, поэтому он достаёт до 12,5 метра и работает в узких проходах, где обычный штабелер не развернётся.
