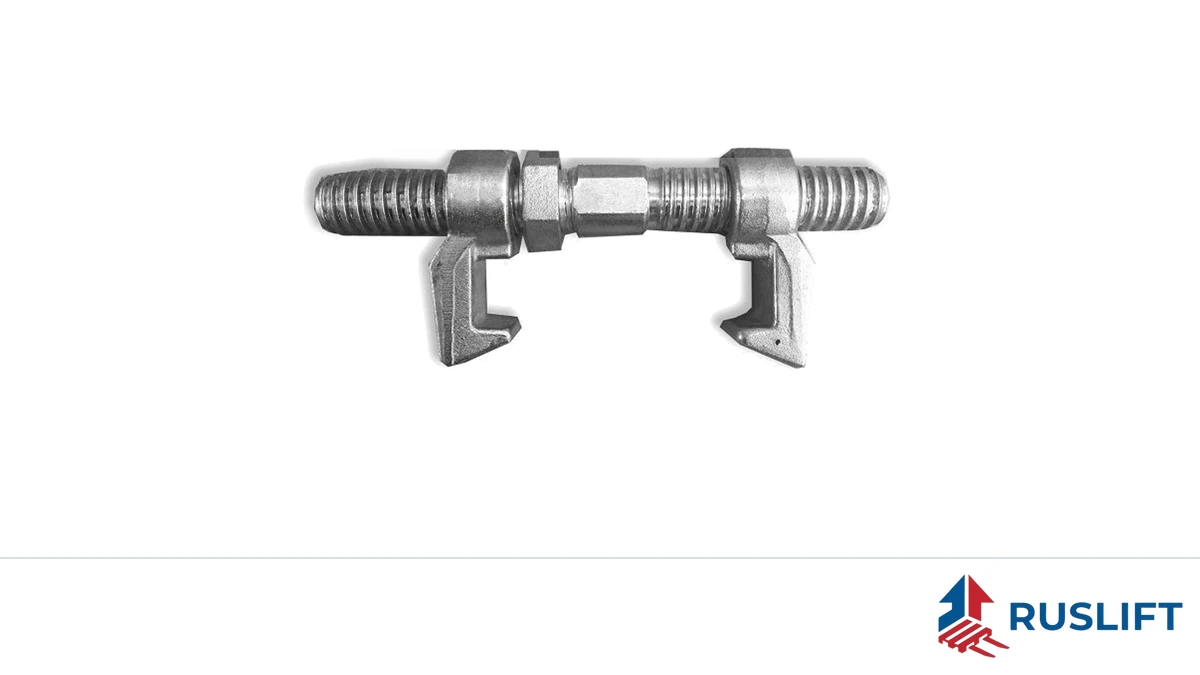

Бридж-фитинг соединяет соседние морские контейнеры через угловые фитинги. У винтовой стяжки захваты входят в предусмотренные отверстия, а регулировочный узел сближает рабочие части. В каталоге есть BF-1 длиной 280 мм и BF-1A длиной 380 мм. Выбор между ними начинается с чертежа соединения, а не с правила «чем длиннее, тем лучше».
Когда нужна контейнерная стяжка
Стяжку рассматривают, когда проектом предусмотрена связь соседних контейнеров через их угловые детали. Она не заменяет опору под контейнер, фундамент или всю систему удержания. Если контейнеры стоят один над другим, для вертикального соединения обычно рассматривают другие узлы, в том числе соответствующие твистлоки.
На месте полезно разделить две задачи: какую связь требуется создать и есть ли для неё подходящая геометрия. Контейнеры могут стоять рядом, но их отверстия окажутся на разной высоте или с неудобным доступом. Стяжка не предназначена для исправления произвольного перекоса всей конструкции.
Общие различия крепежа разобраны в статье об угловых фитингах. Если задача уже определена, переходите к подборке бридж-фитингов.
BF-1 и BF-1A: сравнение подтверждённых размеров
В таблице приведены характеристики текущих карточек. Общая длина и масса различаются, ширина и высота в каталоге совпадают. Допустимая нагрузка, рабочий диапазон и условия применения должны подтверждаться документацией на поставляемое исполнение.
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
| Параметр | BF-1 | BF-1A |
|---|---|---|
| Длина в карточке | 280 мм | 380 мм |
| Ширина | 36 мм | 36 мм |
| Высота | 105 мм | 105 мм |
| Масса | 3 кг | 4 кг |
| Рабочий диапазон | Запросить чертёж | Запросить чертёж |
| Нагрузка и условия работы | По документам исполнения | По документам исполнения |
Товары, упомянутые в статье
Почему общая длина не равна зазору
Размер 280 или 380 мм включает части самого изделия. Часть геометрии приходится на захваты и резьбовое соединение. Поэтому нельзя отмерить такой же зазор между стенками контейнеров и автоматически считать стяжку подходящей.
Нужно знать, между какими точками указан размер на чертеже, каков рабочий диапазон регулировки и какое зацепление сохраняется в крайних положениях. Даже фотография полностью выкрученной детали не подтверждает допустимость работы в этом положении.
Условный пример ошибки: в заявке указан только зазор между обшивками. Поставщику всё равно неизвестны положение отверстий фитингов и доступ для захватов. Две конструкции с одинаковым зазором могут потребовать разных соединителей. Размер следует привязать к посадочным точкам на схеме.
Что измерить и сфотографировать

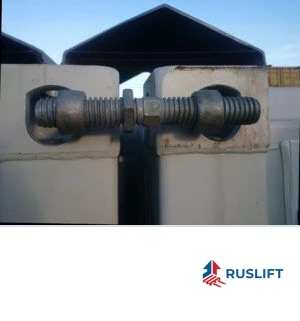

Снимите общий вид соединения и крупные планы обоих фитингов. Покажите, в какие отверстия должен входить крепёж, есть ли разница высот и что ограничивает доступ к регулировочному узлу. На схеме подпишите точки, между которыми измерено расстояние.
Если заменяете существующую стяжку, передайте её обозначение, чертёж или фотографии маркировки. Сравнивайте новую деталь с документированным исполнением. Не используйте повреждённый образец как единственный источник размеров.
Данные для подбора BF-1 или BF-1A
- СхемаВзаимное положение контейнеров и точки соединения.
- ПосадкаФотографии обоих отверстий и привязанные размеры.
- УсловияНазначение связи и требования проекта.
- ПроверкаРабочий диапазон, зацепление и документы.
Ошибки, которые лучше убрать из заказа
Не заказывайте BF-1A только как «усиленную версию» BF-1. Большая длина и масса не доказывают большую допустимую нагрузку. Для сравнения прочности нужны данные одного назначения, направления усилия и условий испытания.
Не назначайте момент затяжки по размеру похожей гайки. Усилие, инструмент, порядок фиксации и допустимое положение резьбы задаются изготовителем и проектом. Удлинитель на ключе не подтверждает правильную затяжку.
Для согласования поставки используйте карточки BF-1 280 мм и BF-1A 380 мм. Габариты сверены по первичным описаниям BF-1 и BF-1A. Уточните состав поставки: угловые фитинги на демонстрационном изображении не следует автоматически включать в комплект стяжки.
Частые вопросы
Что такое бридж-фитинг?
Это соединитель соседних контейнеров через угловые фитинги. Винтовую модель также называют контейнерной стяжкой.
Чем BF-1 отличается от BF-1A?
В текущих карточках BF-1 имеет длину 280 мм и массу 3 кг, BF-1A длину 380 мм и массу 4 кг. Рабочую совместимость проверяют по чертежам.
Можно ли поставить BF-1 в зазор 280 мм?
По общей длине изделия это определить нельзя. Нужны размеры между посадочными точками и допустимый диапазон регулировки.
Стяжка 380 мм прочнее стяжки 280 мм?
Из длины и массы такой вывод не следует. Допустимые нагрузки сравнивают по документации на конкретные исполнения.
Какой момент затяжки использовать?
Тот, который предусмотрен документацией изготовителя и принятой схемой. Универсальное значение для всех контейнерных стяжек назначать нельзя.
