Твистлок для контейнера запирает соединение через угловой фитинг. Его головка проходит в предусмотренное отверстие, а затем поворачивается в рабочее положение. Такие замки применяют в разных узлах: между контейнерами, на транспортных платформах и в системах крепления к основанию. Для каждого узла нужно своё исполнение.
Как работает контейнерный замок

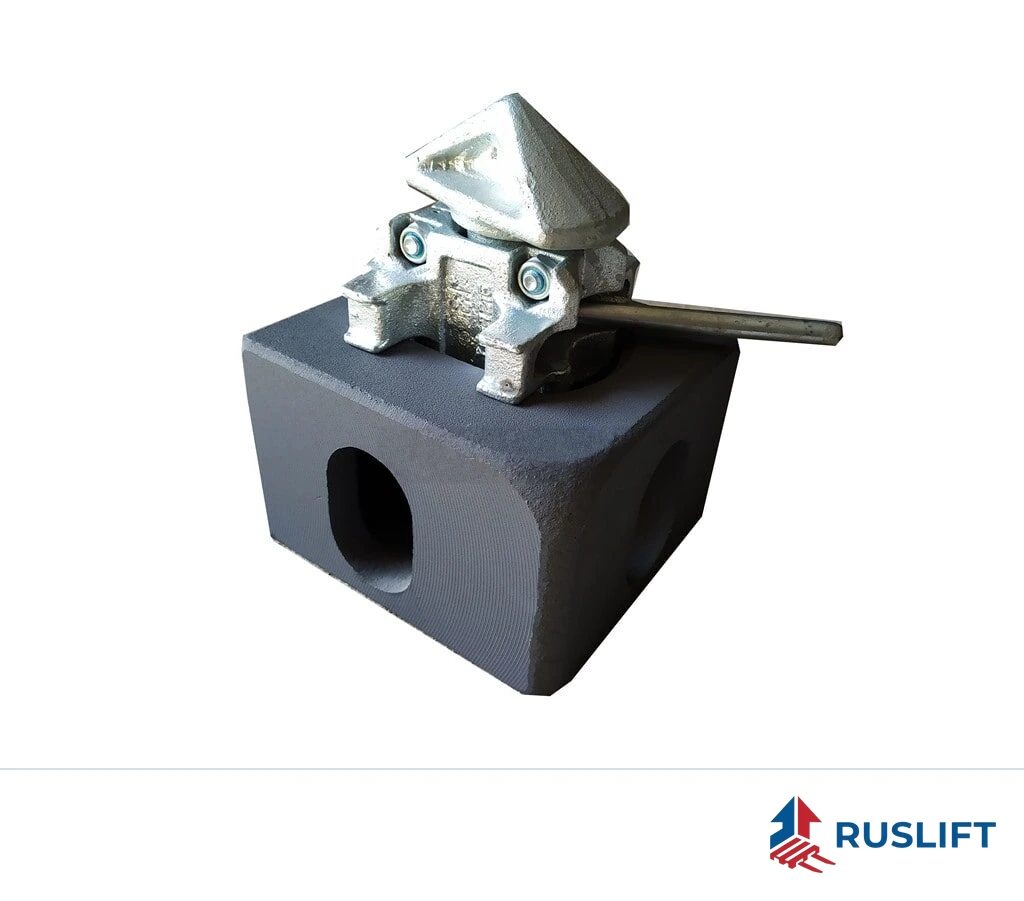

Принцип твистлока проще понять по взаимодействию двух деталей. Отверстие фитинга позволяет головке войти в одном положении. После поворота головка занимает положение, в котором не может свободно выйти через то же отверстие. Усилие передаётся через предусмотренные опорные поверхности узла.
Рычаг снаружи помогает управлять механизмом, но сам по себе не доказывает полное запирание. Нужно контролировать положение и зацепление способом, который описан изготовителем. Если головке мешают грязь, повреждение или перекос, поворот рукоятки не исправляет посадку.
Боковая винтовая стяжка работает иначе. Её выбирают для связи соседних контейнеров, если такая связь предусмотрена схемой. Сравнить эту группу можно в каталоге бридж-фитингов, а устройство ответной детали разобрано в статье об угловых фитингах.
Ручной цикл: доступ нужен с обеих сторон операции
У ручного замка операции запирания и отпирания выполняет человек предусмотренным органом управления. Это требует доступа к механизму. При выборе важно заранее понять, где будет находиться рычаг после установки и можно ли безопасно контролировать его положение.
Рассматривайте две отдельные операции: закрепление до работы и освобождение перед разъединением. Хорошо видимый рычаг на пустом основании может оказаться недоступным после установки соседнего контейнера. Поэтому проверка доступа относится к собранному узлу, а не только к детали на столе.
Виды твистлоков: что делают SAT и FAT
В описании систем MacGregor полуавтоматические SAT запираются при установке контейнера, а для освобождения оператор тянет предусмотренный трос. Автоматизация убирает ручное запирание, но не ручное отпирание.
Полностью автоматические FAT этого изготовителя зацепляются при погрузке и освобождаются при выгрузке без ручной операции на борту. Это другой рабочий цикл. Название «автоматический» не означает произвольное освобождение под нагрузкой: механизм работает в условиях, заданных конструкцией и инструкцией.
Таблица сравнивает именно описанные системы MacGregor. У другой серии могут отличаться подготовка, ориентация и контроль. Для замены нужен совместимый узел и согласованный порядок грузовых операций.
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
| Система | Запирание | Освобождение | Участие человека |
|---|---|---|---|
| Ручной замок | Ручное | Ручное | Доступ к органу управления в обеих операциях |
| MacGregor SAT | При установке | Ручным вытягиванием троса | Нужен доступ для отпирания |
| MacGregor FAT | При погрузке | При выгрузке | Без ручного запирания/отпирания на борту |
Место установки важнее общего названия
Отдельно от способа управления проверяют назначение замка. Межфитинговый соединитель работает в предусмотренном соединении контейнеров. Нижний замок может взаимодействовать со специальным основанием. Крепление на шасси имеет свои посадочные и монтажные условия. Внешнее сходство не делает их одной запасной частью.
В заказе нужны обозначение узла, чертёж обеих ответных частей и точная модель. Если старый замок утрачен, полезны фотографии свободного посадочного места с разных сторон и схема расположения контейнеров. По ним можно определить, какую документацию запросить для сравнения.
Порядок выбора твистлока
- УзелОпределить, что соединяется и где стоит замок.
- ПосадкаСверить фитинг и ответную часть по чертежам.
- УправлениеПроверить доступ и рабочий цикл.
- ДокументыПодтвердить исполнение и нагрузки для проекта.
Что известно о T1-2 в каталоге

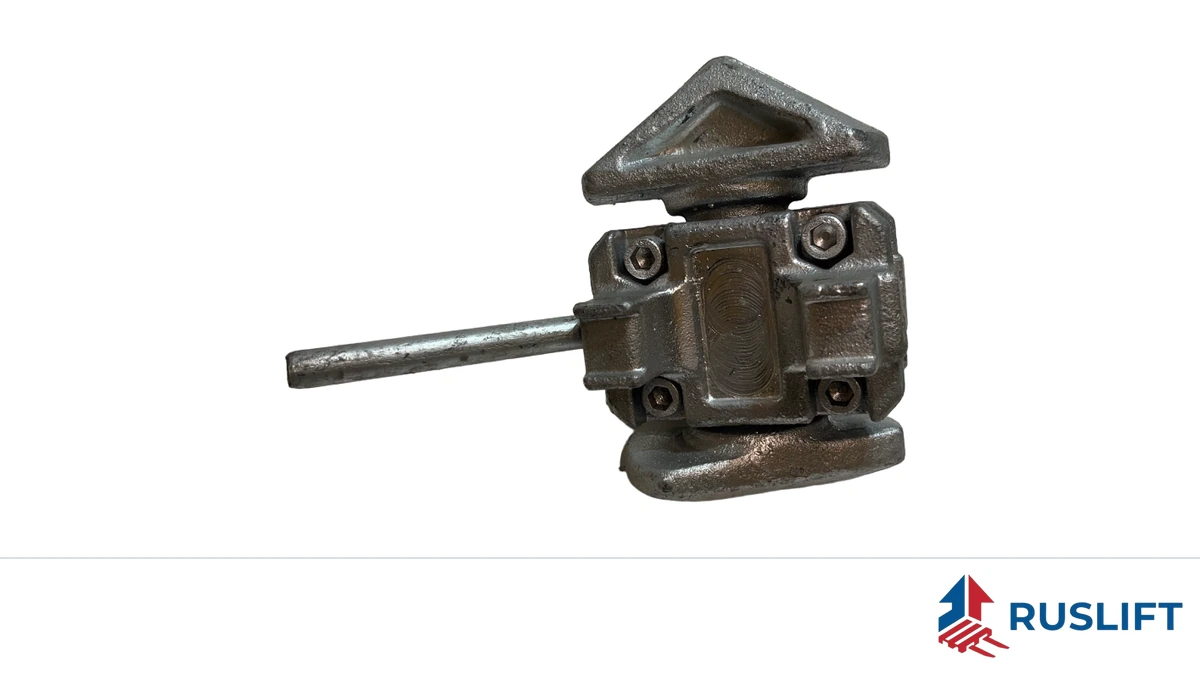

T1-2 представлен как ручной межфитинговый твистлок с двумя поворотными головками. В карточке указаны габариты 167 × 110 × 132 мм и масса 6 кг. Эти данные позволяют идентифицировать предложение, но не заменяют проверку рабочего чертежа и допустимых нагрузок.
Название «Макгрегор» в торговом описании не подтверждает производство компанией MacGregor. Для закупки, где нужен оригинал определённого изготовителя, отдельно проверяют изготовителя, обозначение и документы. В заказе аналога нужно прямо согласовать его применимость.
Смотрите T1-2 в каталоге. Полуавтоматические и автоматические замки здесь описаны для понимания типов: их наличие в продаже и возможность замены конкретной позиции уточняются отдельно.
Товары, упомянутые в статье
Частые ошибки в заявках
Фраза «твистлок на морской контейнер» не определяет ни место установки, ни исполнение. Дополните её фотографией, моделью, назначением и чертежом. Если важна допустимая нагрузка, запросите её для нужного направления и условий работы, а не одну цифру без пояснения.
Не назначайте количество замков по фотографии чужой площадки и не считайте один замок разрешением на подъём всей сборки. Схема крепления и схема подъёма решают разные задачи. Их определяют для конкретного объекта и оборудования.
Полуавтоматический цикл с тросом и полностью автоматический цикл из таблицы не относятся к T1-2. Его предложение сверяют отдельно с описанием поставщика и чертежом. Это предотвращает замену конкретного ручного замка изделием, похожим только по общему назначению.
Частые вопросы
Зачем нужен твистлок для контейнера?
Он запирает предусмотренное соединение через угловой фитинг. Модель выбирают под конкретный узел, посадку и рабочие нагрузки.
Какие бывают твистлоки?
По управлению выделяют ручные, полуавтоматические и автоматические. Дополнительно различают назначение и место установки; это отдельные признаки выбора.
Чем полуавтоматический твистлок отличается от ручного?
Например, MacGregor SAT запирается при установке контейнера, а отпирается ручным вытягиванием троса. Ручной замок требует ручного действия для обеих операций. Цикл другой модели сверяют по её инструкции.
Можно ли заменить ручной замок автоматическим?
Только после проверки совместимости с узлом и всей системой работы. Совпадение отверстия фитинга для такой замены недостаточно.
