Верхние и нижние фитинги контейнера заказывают по обозначению исполнения и положению в каркасе. TR, TL, BR и BL помогают отличить четыре типа угловых деталей, но слова «правый» и «левый» нужно привязать к виду на чертеже. Это особенно важно при ремонте одного угла, когда полный комплект не требуется.
Как читаются TR, TL, BR и BL
Буква T означает Top, верхнее исполнение; B означает Bottom, нижнее. R и L соответствуют Right и Left, правому и левому. Для закупщика это короткий способ описать позицию. Для ремонтника всё равно нужна привязка к чертежу и ориентации детали.
Не определяйте правую сторону по тому, где человек стоит рядом с контейнером. Если один участник смотрит на узел снаружи, другой изнутри, словесное описание легко расходится. На согласованном эскизе покажите направление взгляда и положение нужного фитинга.
Почему верх и низ нельзя менять по внешнему сходству
Угловой фитинг взаимодействует с захватом или креплением через определённые отверстия и поверхности. Наружные габариты могут быть похожими, а геометрия рабочей грани и назначение отличаться. Поэтому измерение коробки снаружи не подтверждает взаимозаменяемость.
Для отдельных D-1901 в каталоге указаны 178 × 162 × 118 мм и 11 кг. При выборе между TR, TL, BR и BL эти общие цифры не решают задачу. Сверяйте расположение отверстий, маркировку и рабочий чертёж именно требуемого исполнения.
Если старый фитинг повреждён, исходную форму берут из документации. Трещина, вытянутое отверстие или деформированный угол не должны становиться образцом для изготовления или выбора новой детали. Назначение угловых узлов подробнее разобрано в отдельной статье.
Выбор между отдельными деталями и комплектом
Для замены одного подтверждённого исполнения можно заказать отдельную позицию. При нескольких ремонтах сначала составьте ведомость по контейнерам: сколько TR, сколько TL, BR и BL. Итоговое количество одинаковых деталей сводят после проверки каждого узла.

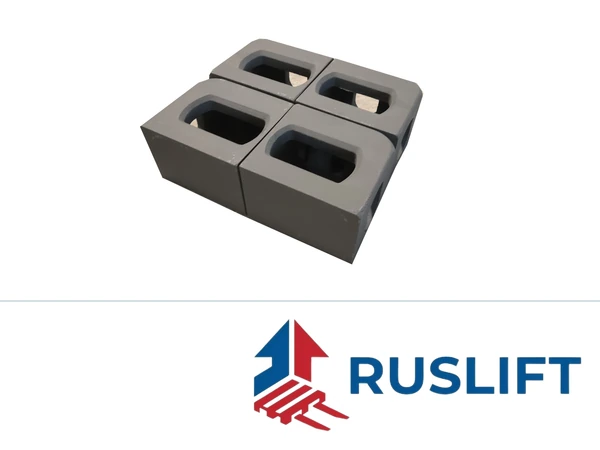

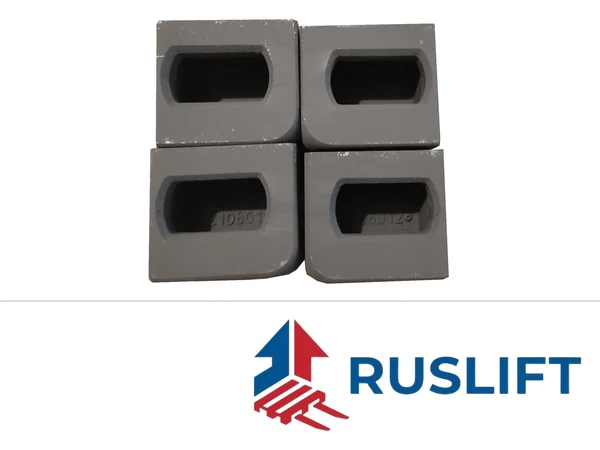

Полный D-1901 содержит по две детали каждого типа, всего восемь. Верхний комплект D-1901-TR-TL содержит 2 TR и 2 TL; нижний D-1901-BR-BL содержит 2 BR и 2 BL. Комплект удобен, когда его состав совпадает с задачей. Он не заменяет ведомость потребности.
Условный пример: ремонтной службе нужны три верхних правых фитинга для разных контейнеров. Один верхний комплект даст только два TR и ещё два TL. Если TL не нужны, отдельные позиции могут точнее закрыть заявку. Решение принимают по составу, цене и сроку предложения.
Как оформить ведомость для ремонта
Дайте каждому месту ремонта свой номер. В строке укажите контейнер, угловую позицию на схеме, тип фитинга, артикул, количество и ссылку на согласованный чертёж. Фотографии приложите с теми же номерами, чтобы переписка не превратилась в набор несвязанных снимков.
В заказе полезно отделить требование к детали от требования к ремонту. Соответствующая отливка ещё должна быть правильно установлена в каркас. Технологию ремонта, контроль соединений и пригодность контейнера к дальнейшим операциям определяют отдельно.
Если поставщик предлагает аналог, попросите таблицу соответствия исходной позиции и нового обозначения. Согласуйте чертёж и документы до оплаты. Совпадение общих габаритов и массы такую таблицу не заменяет.
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
| Место ремонта, условный пример | Исполнение | Количество | Основание заказа |
|---|---|---|---|
| Контейнер А, узел 01 по схеме | D-1901-TR | 1 | Согласованный чертёж узла 01 |
| Контейнер Б, узлы 02 и 03 по схеме | D-1901-TR | 2 | Согласованные чертежи узлов 02/03 |
| Итого по ведомости | D-1901-TR | 3 | Верхний набор содержит только 2 TR |
Что проверить при получении набора
Разложите детали по обозначениям и сопоставьте количество с упаковочной ведомостью. Проверьте читаемость маркировки и соответствие документации. Для полного набора должно получиться восемь деталей нужного состава, а не просто восемь похожих отливок.
Осмотрите доступные поверхности, отверстия и состояние поставки. Если есть трещины, деформация, следы неоговорённой доработки или не удаётся определить исполнение, отделите позицию от принятых деталей и запросите решение у поставщика. Не исправляйте спорную отливку до выяснения.
Все исполнения представлены в разделе креплений для морских контейнеров. Состав полного набора сверяется с первичным описанием D-1901. Документы на конкретную партию согласуйте в заказе.
Частые вопросы
Что означают TR и TL на контейнерных фитингах?
TR обозначает верхнее правое исполнение, TL верхнее левое. Положение на контейнере нужно согласовать по чертежу с направлением взгляда.

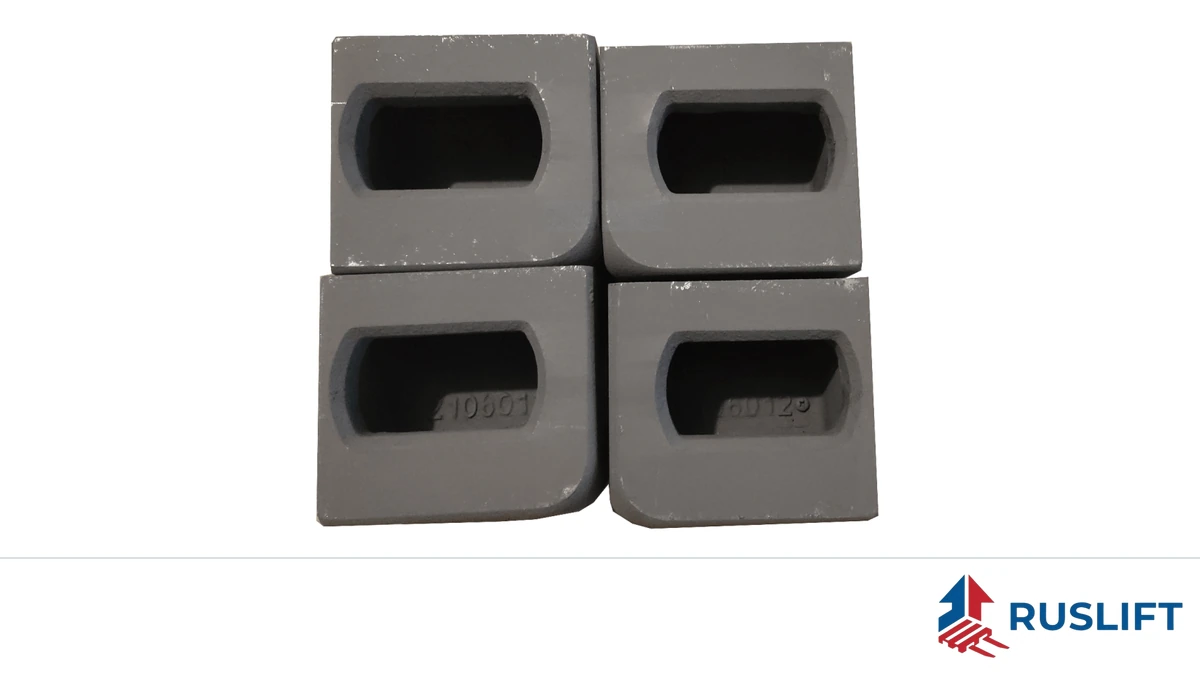

Что означают BR и BL?

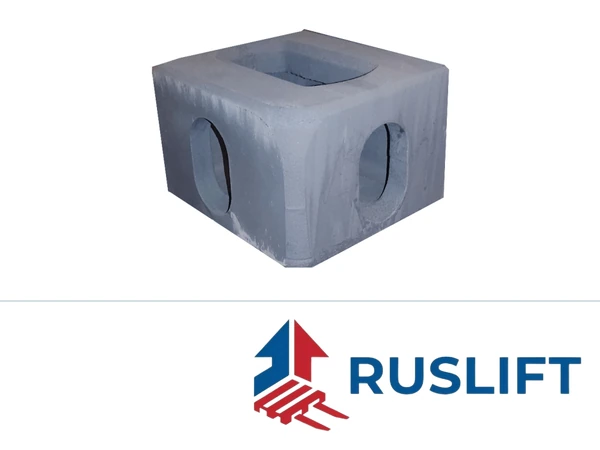

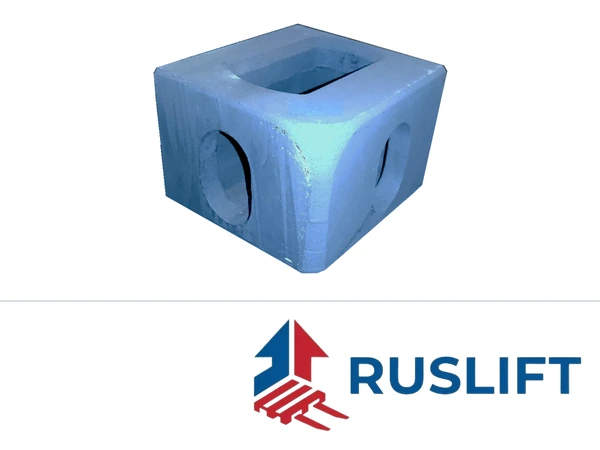

BR обозначает нижнее правое исполнение, BL нижнее левое. Одного наружного размера для выбора между ними недостаточно.
Что входит в полный комплект D-1901?
Восемь фитингов: 2 TR, 2 TL, 2 BR и 2 BL. Этот состав нужно сохранить в спецификации заказа.
Сколько деталей в верхнем комплекте?

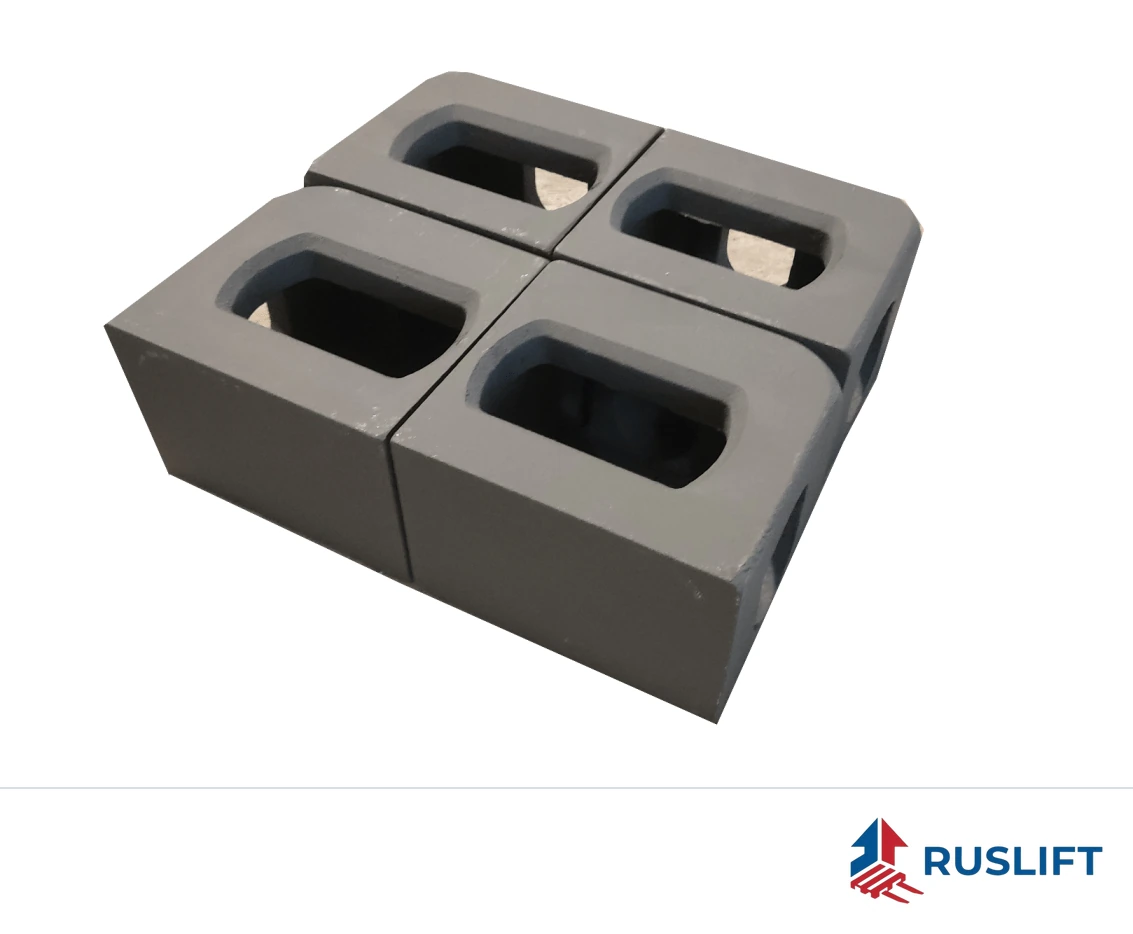

В D-1901-TR-TL четыре детали: два верхних правых и два верхних левых фитинга.
Можно ли купить один нижний фитинг?
В каталоге есть отдельные D-1901-BR и D-1901-BL. Нужное исполнение определяют по документации на ремонтируемый узел.
