Соединение морских контейнеров между собой выбирают по их взаимному положению и назначению конструкции. Для связи соседних контейнеров, сборки вертикального штабеля и удержания контейнера на платформе применяют разные узлы. До покупки крепежа определяют опоры, точки соединения, нагрузки и дальнейшие операции с контейнерами.
Сначала схема, затем крепления
Начните с простого эскиза: сколько контейнеров, как они расположены, на что опираются и что должно удерживаться. Укажите, конструкция стационарная или перевозится, остаются ли контейнеры грузовыми, планируются ли проёмы или другие изменения каркаса. Эти условия влияют на выбор узлов сильнее, чем название крепежа.
Два исправных контейнера на подготовленной площадке и конструкция с вырезанными стенами могут выглядеть похоже, но работать по-разному. После изменения каркаса нельзя автоматически переносить исходные возможности контейнера на новую сборку. Проект должен учитывать фактическую конструкцию.
Заявку удобно сопровождать общим планом и отдельными видами каждого типа соединения. По эскизу должно быть понятно, где требуется удержание, где передаётся опорная реакция и какие элементы допускают разборку.
Контейнеры рядом: зачем нужна стяжка

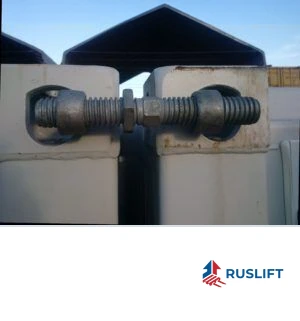

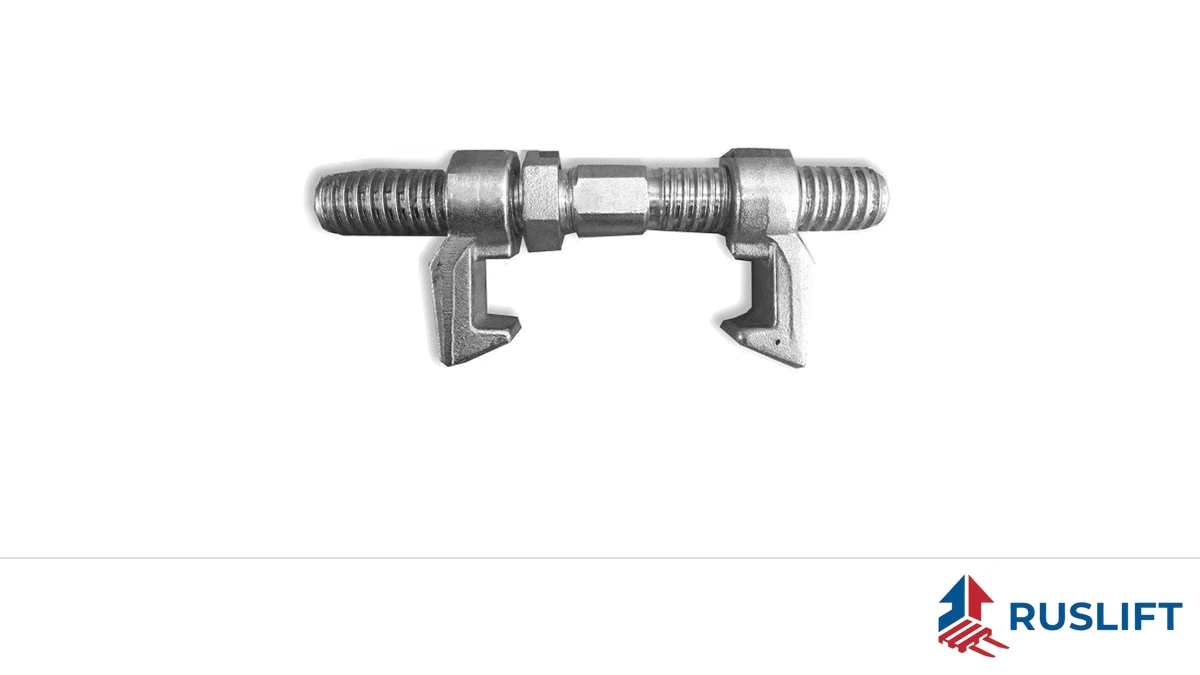

Для связи соседних контейнеров в предусмотренных схемой местах применяют бридж-фитинги. Захваты стяжки взаимодействуют с отверстиями угловых фитингов. До заказа проверяют взаимное положение отверстий, рабочий диапазон соединителя и доступ к регулировке.

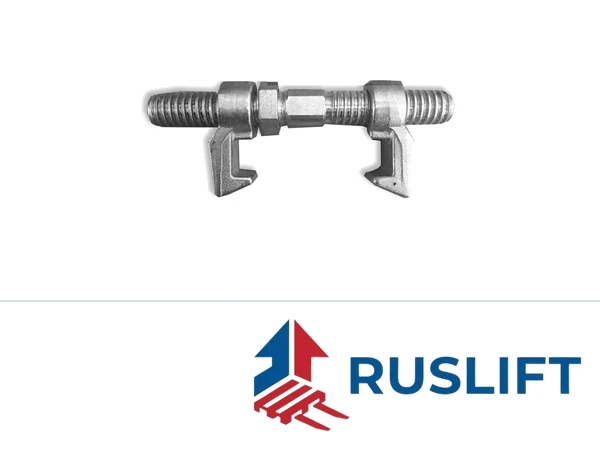

В каталоге есть BF-1 на 280 мм и BF-1A на 380 мм. Эти обозначения относятся к длине изделия в карточке. Они не позволяют без чертежа назначить такой же зазор между контейнерами. Подробное сравнение дано в материале о выборе длины бридж-фитинга.
Горизонтальная связь не отменяет требования к основанию. Если одна опора проседает, стяжка не должна становиться средством выравнивания всей сборки. Положение контейнеров и работоспособность опор проверяют отдельно от покупки соединителя.
Товары, упомянутые в статье
Контейнеры друг над другом: другой узел
При установке по высоте нужно проверить сопряжение нижних углов верхнего контейнера с верхними углами нижнего. В соответствующих системах применяют межфитинговые замки. Тип и количество определяются схемой крепления, состоянием контейнеров и расчётными условиями.
Не выбирайте замки только по числу углов. Должны быть подтверждены допустимость самой укладки, опирание, удержание и возможность контролировать замки. Вопрос подъёма соединённой сборки рассматривают отдельно: крепление для эксплуатации не становится автоматически грузозахватным приспособлением.
В разделе есть ручной твистлок T1-2. Его применимость к выбранному узлу подтверждают по документации. Различия ручных и автоматизированных исполнений разобраны в статье о видах твистлоков.
Товары, упомянутые в статье
Крепление к основанию не заменяет связь контейнеров
Замок между контейнерами и узел фиксации к основанию отвечают за разные участки системы. Нельзя считать всю сборку удержанной только потому, что контейнеры связаны между собой. У основания могут потребоваться свои ответные детали и решения, которых нет в комплекте выбранной стяжки.
Для транспортной платформы, судна и стационарного объекта действуют разные условия применения. Не переносите схему с одного случая на другой по фотографии. Передайте проектировщику данные о площадке, опорах, габаритах сборки и режимах работы.
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
| Задача | Что проверить | Группа деталей для рассмотрения |
|---|---|---|
| Связь соседних контейнеров | Посадочные точки и диапазон регулировки | Бридж-фитинги по схеме |
| Соединение по высоте | Сопряжение углов и система запирания | Соответствующие межфитинговые замки |
| Удержание на основании | Ответную часть и крепление к опоре | Узлы основания по проекту |
| Замена повреждённого угла | Исполнение и технологию ремонта | Угловые фитинги |
Что передать для подбора
Подготовьте схему расположения, размеры посадочных мест, фотографии фитингов, назначение конструкции и требования к документам. Для повторного заказа добавьте обозначение ранее согласованной детали. Если узлов несколько, обозначьте каждый на плане и составьте отдельную ведомость.
В ведомости полезны четыре графы: позиция на схеме, обозначение изделия, количество и документ, по которому оно выбрано. Так одинаковые на вид соединения не смешаются в одной строке счёта. При изменении схемы пересмотрите и ведомость крепежа.
Сравнить доступные детали можно в каталоге креплений для морских контейнеров. Для устройства ответных углов используйте разбор угловых фитингов. Каталог помогает выбрать изделие, а пригодность всей сборки подтверждается её проектом.
Частые вопросы
Как соединяют два морских контейнера между собой?
Способ зависит от взаимного положения и проекта. Для соседних контейнеров рассматривают стяжки, для соединения по высоте соответствующие межфитинговые замки.
Достаточно ли одних бридж-фитингов?
Это зависит от принятой схемы. Стяжка создаёт определённую связь, но не заменяет основание, опоры и остальные узлы удержания.
Сколько твистлоков нужно на два контейнера?
Количество назначают для конкретной схемы и условий. Определять его только по фотографии или числу углов нельзя.
Можно ли поднимать сразу соединённые контейнеры?
Только если такая операция отдельно предусмотрена для всей сборки, креплений и перегрузочного оборудования. Наличие соединителей само по себе этого не разрешает.
Какие данные нужны для заказа креплений?
Схема узлов, маркировка или чертёж деталей, фотографии фитингов, привязанные размеры, количество и требования проекта к документам.
